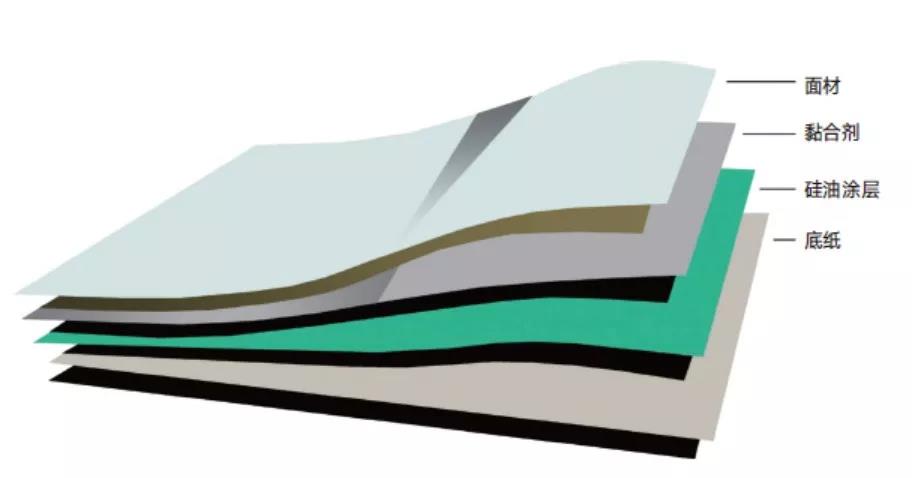

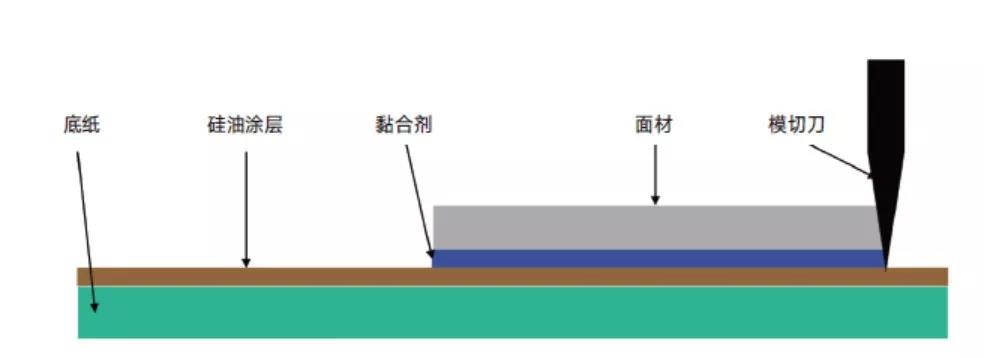

不干胶材料是一种复合材料，模切也不同于传统印刷材料的模切，如纸张模切是将材料整体切穿；而不干胶材料的模切仅是将面材和黏合剂层切穿，保留底纸和其表面的硅油涂层，最终使模切成型的标签粘接在底纸上备用。

不干胶材料模切质量的好坏同多种因素有关，如模切方式、模切装置精度、模切版的精度、模切刀片同材料的匹配情况等。

此外，不干胶材料的种类很多，性能各异，可以说，不同种类的不干胶材料就是不同种类面材、黏合剂和底纸的排列组合。由于各种面纸、黏合剂和底纸的性能不同，所以它们各自的模切特性也不一样，并且对模切质量有不同的影响。

面材需要考虑的因素

在日常生产过程中，面材的种类、强度和厚度是影响不干胶材料模切质量的主要因素。

1.面材的种类

在不干胶标签领域，常用的面材基本上可以分为纸张和薄膜两大类。

①纸类

普通纸张类面材的切断原理与薄膜类面材略有不同。虽然从理论上讲，模切时必须将面材和黏合剂一同切穿，但实际上模切纸张类面材是刀具的切削和纸张受力后自身断裂的结合，即刀刃向下切削的同时也将纸张向两侧挤压，纸张受力后断裂。

所以，纸张类面材的模切精度相对来说不是非常高。我们在分析样品时经常会看到一些标签有毛边、撕裂现象，这就是由于材料本身纤维较粗，自然断裂形成的。

基于纸张类面材的模切特性，并考虑到刀刃的磨损，在选用平压平模切刀片模切纸张类面材时，刀刃的角度通常规定为52，因为模切时模切角度越大，对材料的挤压变形就越大，即水平方向的分离力会加剧材料的断裂分离现象。

需要说明的是，通常一些行业同仁认为纸张类面材的模切深度为纸张厚度的三分之二就可以了。如果这样做，会带来其他问题，如排废困难、渗胶等。所以，提倡应该百分之百地切面材和黏合剂。

②薄膜类

薄膜类面材的模切，简单地说就是完全切穿的模切过程。因为薄膜类面材大多具有韧性，不会自然断裂，所以切穿三分之二的理论是不成立的，必须完全切穿整个厚度，否则排废的废边会连同标签一同剥离。

因此，模切薄膜类面材的刀刃要锋利，硬度要高，要采用小角度的模切刀，刀刃角度通常为30～42。如果使用大角度的模切刀，不仅模切困难，而且在刀刃不锋利的情况下还会出现面材未切穿而底纸先断裂的情况。

除此之外，还会造成成品标签的边缘出现翻边现象，造成渗胶。总之，模切薄膜类面材的精度一定要高于纸张类面材，所以模切薄膜类面材对设备精度、模切版精度和底纸都有一定的要求。



2.面材的强度

面材的强度同面材的厚度、纤维（树脂）结构和自身的含水量有关。

在不干胶材料的模切过程中，面材强度影响最大的就是排废情况，或者说是排废速度，而排废速度同生产效率有关，通常标签印企都希望有高的排废速度。

此外，材料的含水量直接影响其本身的强度，而湿度又同生产环境有关，环境湿度越大，材料受潮后自身的强度就越弱，容易拉断，甚至无法排废。因此，一定要控制好面材的生产环境和储存环境的温湿度，防止材料受潮。

而设计版式时除了要考虑版面图文，还要根据材料的强度，通过试验合理安排标签的排废尺寸和排废速度，这样不仅可以提高生产效率，还能减少材料浪费。

3.面材的厚度

材料的厚度直接影响到模切的深度，材料越厚，越容易模切。因为材料越厚，模切的公差越大，切穿底纸的几率就越小。反之，材料越薄，越容易出现切穿底纸的故障。

我们曾经做过一个试验，在同一台平压平标签模切机上分别模切底纸相同，定量为80g/m2和60g/m2的两种面材。过程中我们发现，定量为80g/m2的材料模切排废正常，而定量为60g/m2的材料模切时经常会出现排废断裂、底纸切穿和标签掉标现象。

不少标签印刷企业在生产过程中遇到这类情况时，只能采用经常停机，反复垫版的调整方式，既浪费时间又浪费材料，甚至抱怨材料有问题。其实，出现这类情况有多种原因，如果采取圆压圆模切方式，或减小模切面积，或使用精度高的设备等措施，这种现象可避免或减少。

所以模切薄型面材时，一定要在精度高的设备上进行，同时，尽量减少模切面积（尤其是小标签），使用专业模切版生产商制作的模切版，此外还要注意垫版精度。面材的厚度同强度成正比，会直接影响排废速度，可分别用80g/m2和60g/m2的材料做排废对比试验，结果是前者比后者的生产效率提高了20%～30%。

黏合剂对模切质量的影响？

不干胶材料中常用的黏合剂有3种类型：丙烯酸类的水乳胶、橡胶类的热熔胶和溶剂型橡胶或丙烯酸类的黏合剂，其中使用最广泛的是水乳胶和热熔胶。

由于这两种黏合剂的原材料和配方不同，所以它们的理化特性也不一样。水乳胶是由微小的胶囊构成，内聚力相对小,胶膜间容易分离，而热熔胶是由内聚力大的橡胶类物质构成，胶膜之间很难分离。

根据其构成成分的特性，我们可以看出，在模切时，如果选用水乳胶型不干胶材料,在黏合剂层未被切断或完全没有切断的情况下，因为排废时的拉力很容易拉断胶层，标签照样可以排废。

而在模切热熔胶型不干胶材料时，标签排废会经常出现问题，如果模切不到位，不是标签连同废纸边一起剥下，就是底纸切穿。因为热熔胶的胶层只有在完全切断（或大部分切断）的情况下才能正常排废，否则未被切穿的胶膜会连同标签一起剥下，提高了模切难度。

为此，模切乳胶型不干胶材料相对容易，热熔胶型不干胶材料对模切技术要求较高。这也是加工热熔胶材料消耗大、生产效率低的主要原因。

文章改编转载自标签技术

深圳市黄港同印刷有限公司，专业红酒标签生产厂家，主要产品：酒类标签、电子类标签、药品类标签、保健类标签、日化类标签、打印类标签、物流标签、保护膜类标贴等等。全新引进的红酒标签生产线，并且已经为各大品牌提供可靠的优质红酒标签及技术支持。 联系电话：400-788-4477
